COST BIM

サブスクリプションサービス対象製品

BIM積算アドインツール「COST BIM」

BIMの入口は「FKS」
BIMモデルで積算する新時代の積算ツール

• 無料體験版でお試しいただけます

• 製品（ライセンス）をご購入いただけます

【サブスクリプションサービス】 建築積算ソフトも購入する時代から、利用する時代へ
?低料金の定額で建築積算ソフトが利用できます。
?常に最新バージョンが利用できます。保守料金等は不要で、サポートセンターも使いたい放題です。
?クラウド利用も可能です。BCP対策や働き方改革が進む中、リモートワークでの利用にもご活用いただけます。 詳細はこちら

製品特長

01 BIMモデルで積算

• 部材（ファミリ）の自動作成と、內裝仕上を自動配置するツールを搭載。
• 內裝仕上のモデリングという手間のかかる作業の時間短縮を実現します。
• 內裝仕上のオブジェクト（部材）から、積算手法を活用して、明細項目の數量を算出します。

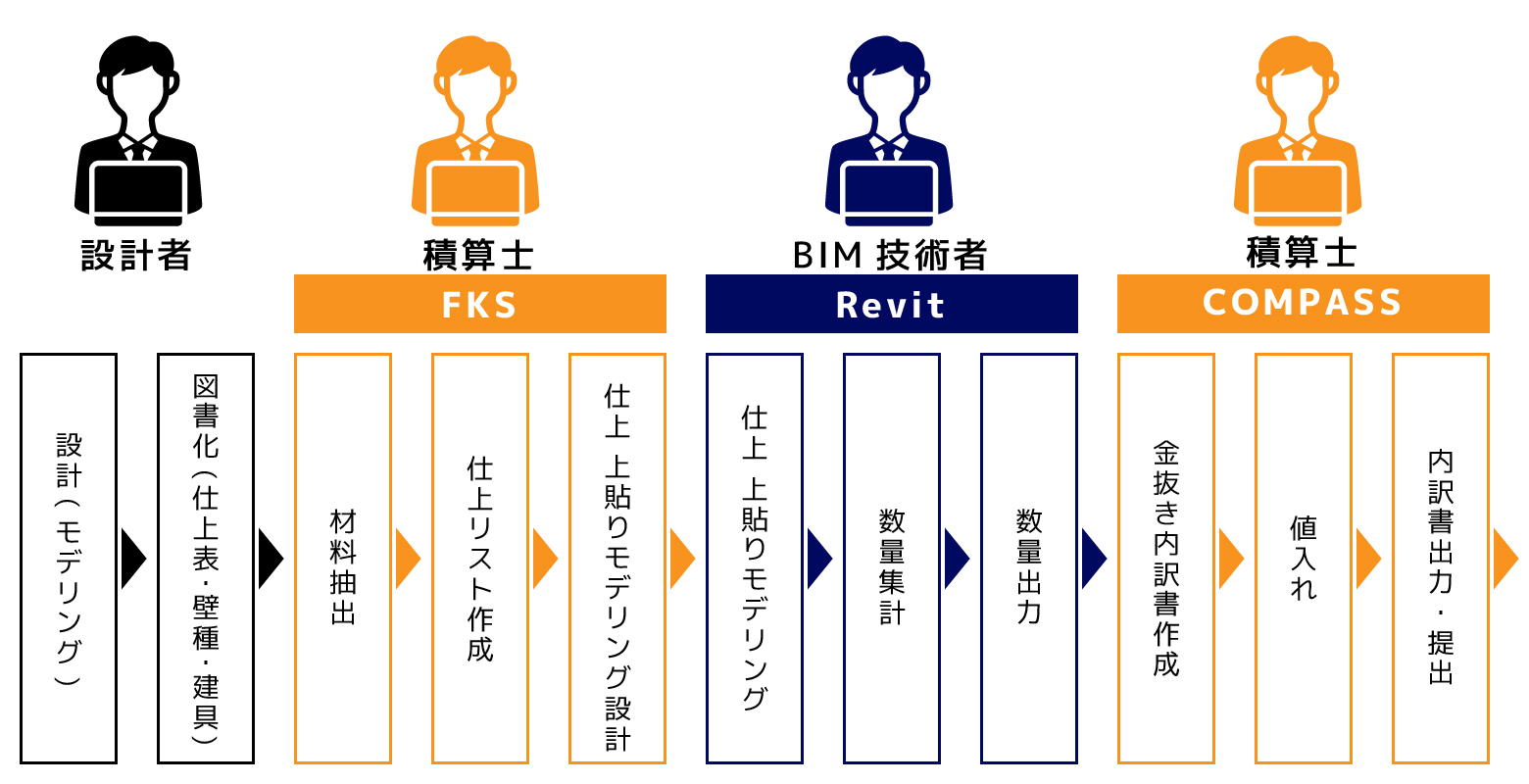

＜BIMの入口は「FKS」＞

閉じる

02 意匠モデルでのBIMモデル構築プロセスを大幅改善

• 通常、BIMモデルは、BIMの操作スキルをもつ設計擔當者が大変な手間と労力をかけ作成します。さらに設計擔當者と積算技術者が異なる場合、作成されたBIMモデルに積算に必要なデータが入力されていないという問題があります。
  本システムでは、意匠モデルの場合、積算技術者が建築積算システム「FKS2.0」を使って仕上リストを作成し、そのデータをBIMモデルへ連攜、不足部材をモデリングするだけで、積算から內訳までを自動で算出することができます。
• このしくみは、長年積算業務に攜わってきた、株式會社フジキ建築事務所（本社：東京都豊島區、代表取締役：谷藤 正樹）と協栄産業の『COST BIM プロジェクト』において実現しました。

＜COST BIM プロジェクト＞

閉じる

03 BIM積算アドインツール

• COST BIMは、ファミリ生成、內裝仕上部材の配置、材料ごとの數量算出まで、一連の作業を支援するAutodesk Revitのアドインツールです。
• 數量積算基準には準拠していません。
• 2023年2月現在、內部仕上（床?巾木?壁?天井）に対応しています。

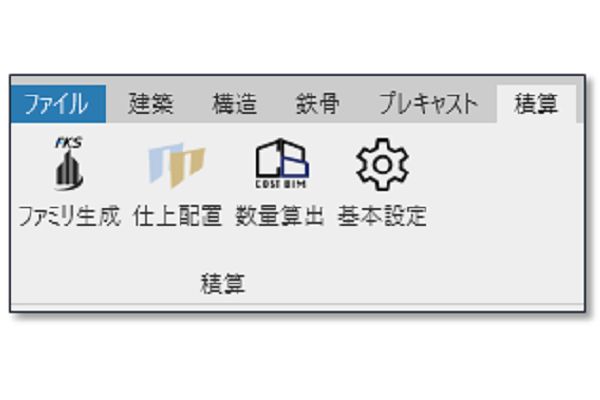

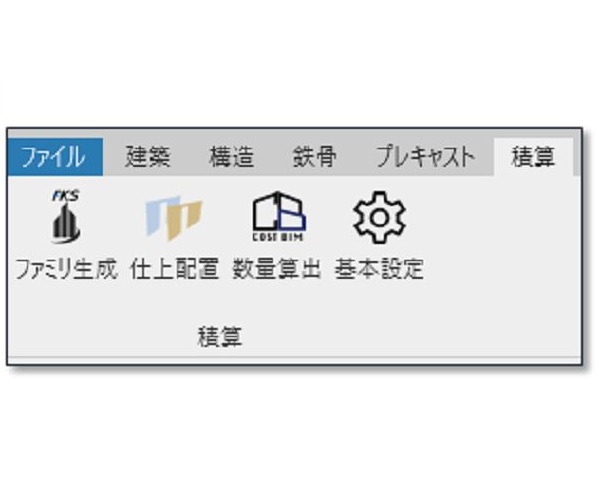

＜Autodesk Revit　アドインツール＞

閉じる

04 建築積算システム「FKS 2.0」で仕上リストを作成、COST BIMフォーマットで出力

• COST BIM対応の建築積算システム「FKS 2.0」で仕上リストを作成。部材（ファミリ）ごとの材料を漏れなくリスト化し、部屋毎の仕上も仕上表でスピーディーに割り當てます。
• 「FKS 2.0」から、COST BIMの數量集計に必要なインプットファイル（仕上リスト、モデリング指示（仕上表））をまとめて出力することができます。
• 「FKS 2.0」からエクスポートした仕上リストをインポートして、モデリングに必要な部材（ファミリ）を自動生成します。
• 自動生成した部材（ファミリ）には、仕上リストのタイプコード、仕上名稱、摘要名稱のほか、Uniclassコードもセットされます。

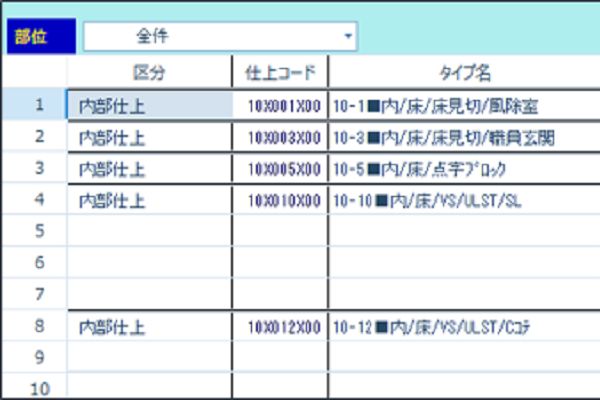

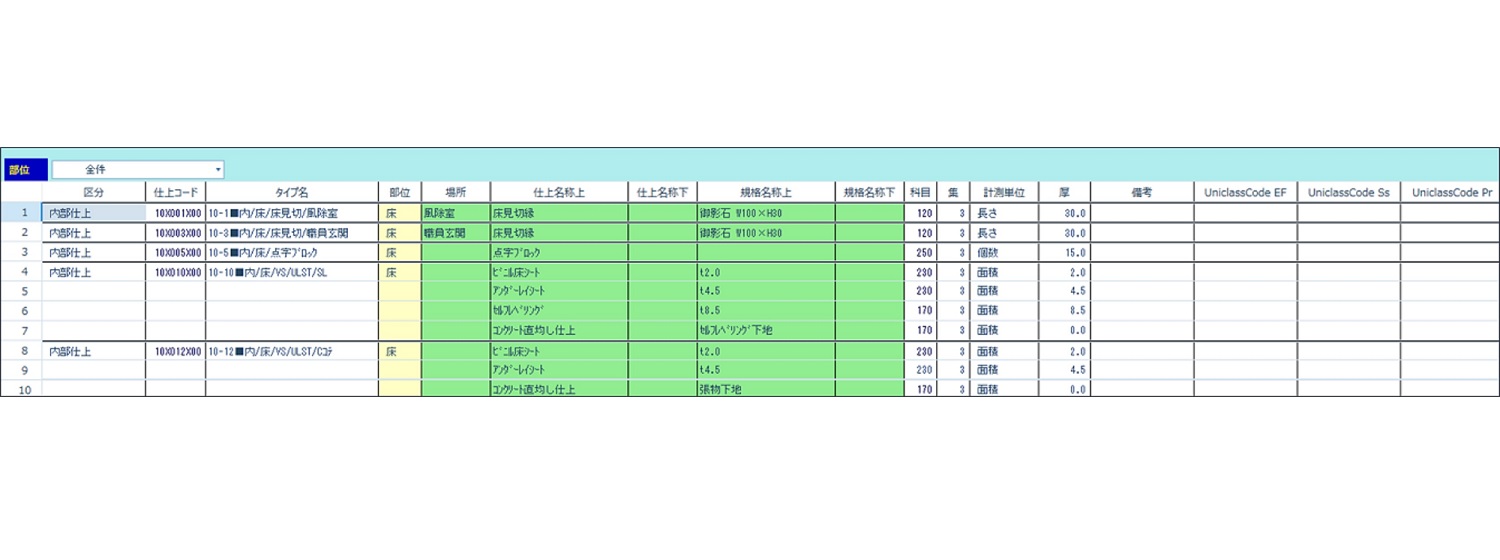

＜建築積算システム「FKS 2.0」　仕上リスト＞

閉じる

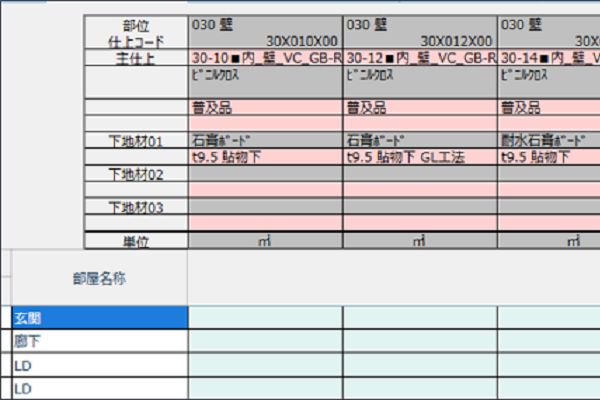

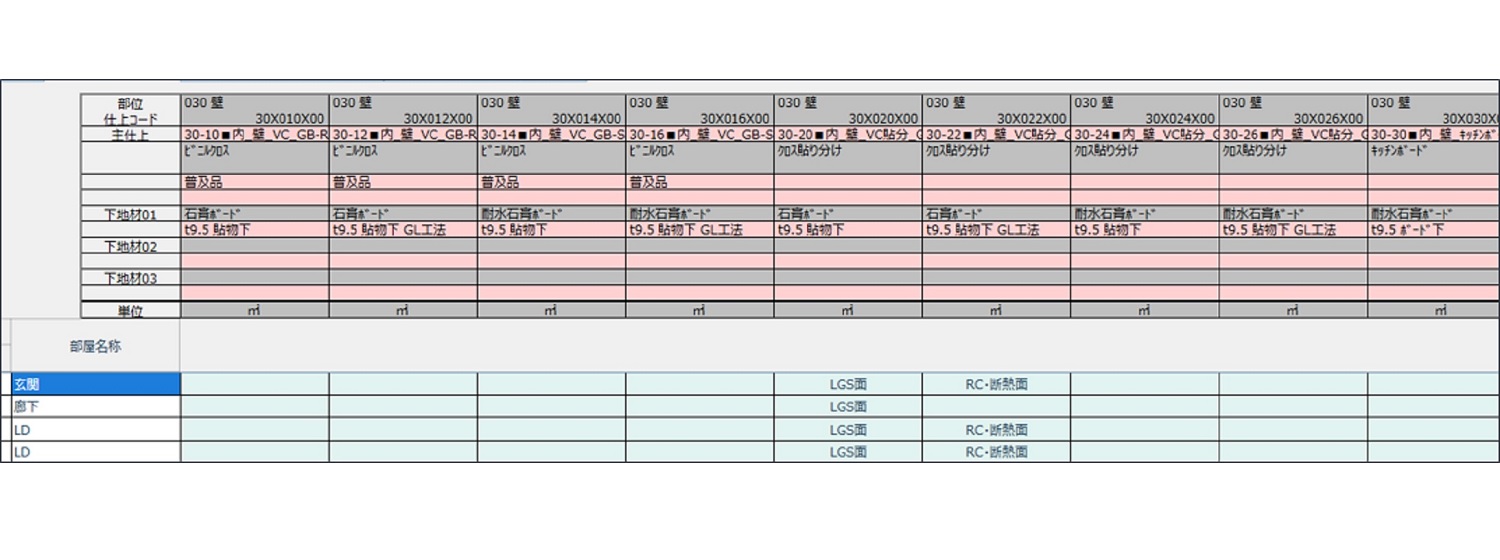

＜建築積算システム「FKS 2.0」　仕上表＞

閉じる

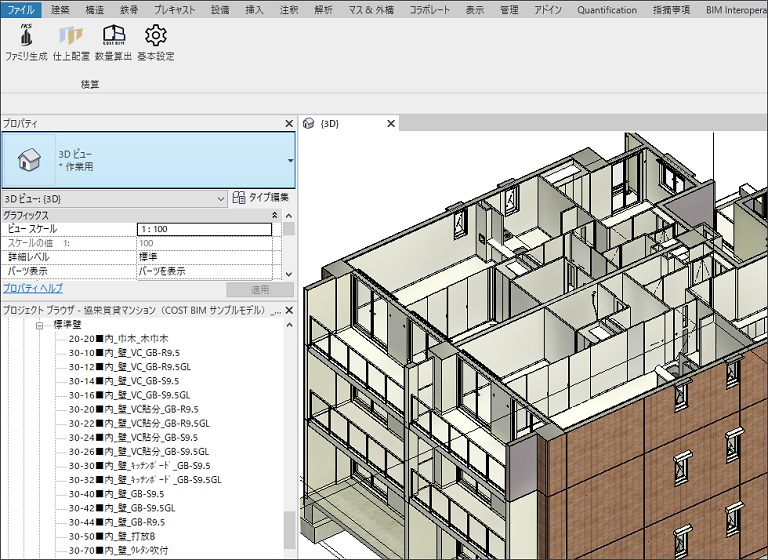

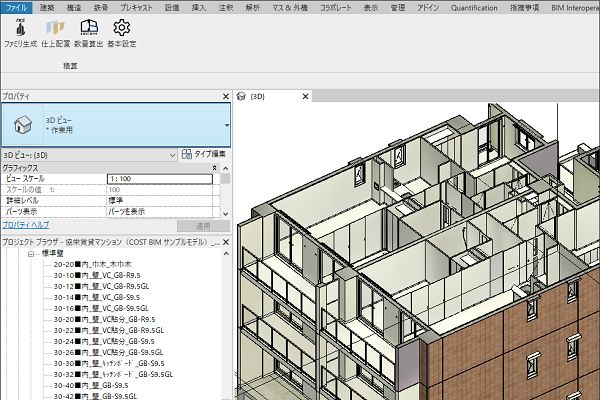

＜Autodesk Revit　3Dビュー＞

閉じる

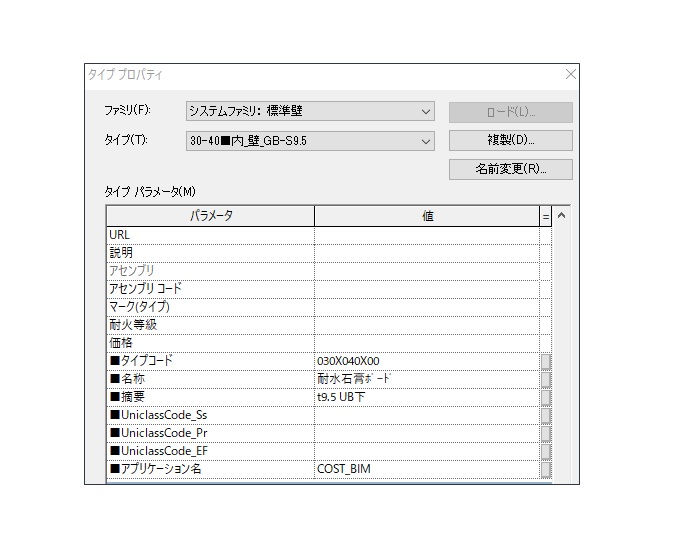

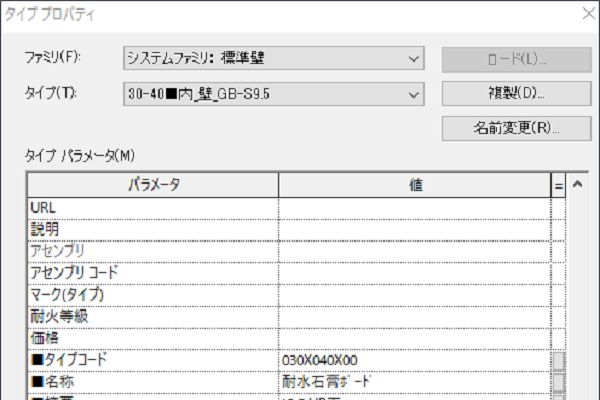

＜Autodesk Revit　タイププロパティ＞

閉じる

05 BIMモデルの間仕切に壁種を指定し、內裝部材を自動生成、自動配置

• 建築積算システム「FKS 2.0」から出力されたモデリング指示ファイルに従って、床、巾木?壁、天井の內裝仕上を各部屋に自動配置します。
• 壁は、BIMモデルの屬性情報を読み取り、LGS面、RC面、性能壁面で異なる仕上構成を指定できます。

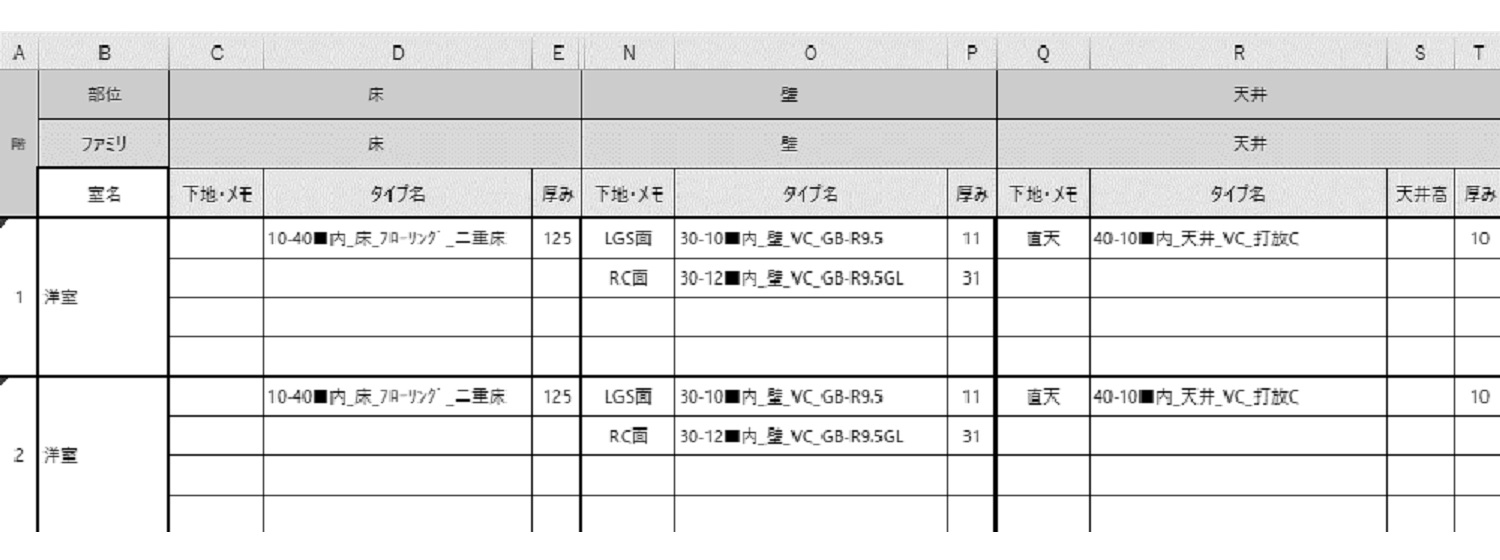

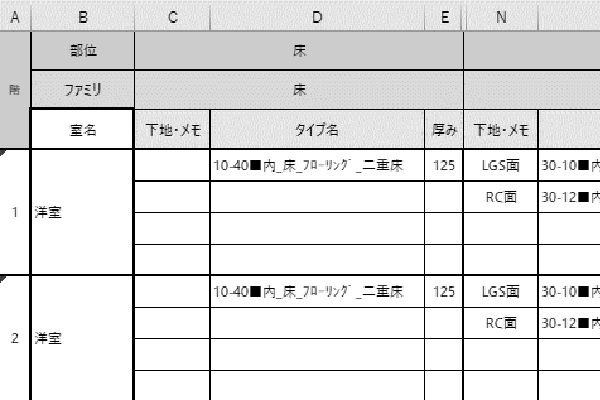

＜モデリング指示＞

閉じる

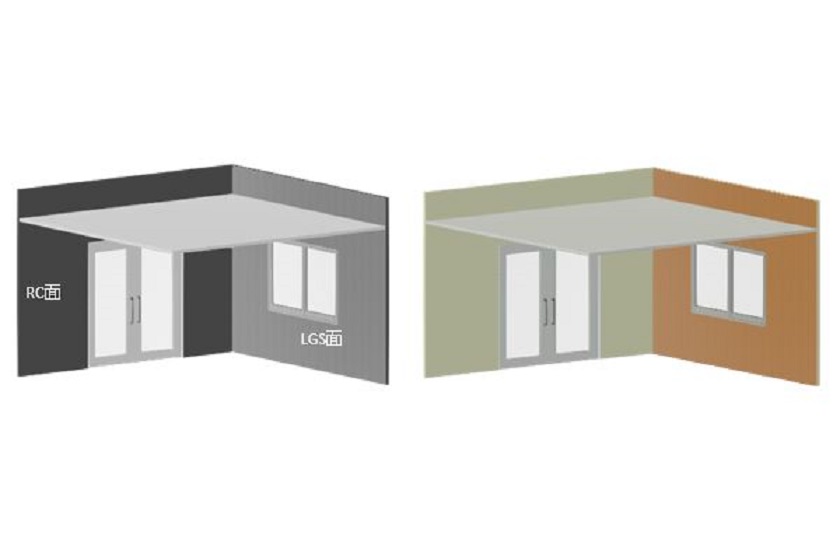

＜異なる仕上構成を指定可能（壁）＞

閉じる

06 COST BIMエンジンで材料ごとの數量を出力、仕上リストと結合して內訳書作成

• 集計に必要なインプットファイルを指定して集計プログラムを実行します。
• 出力された數量を仕上リストと結合して內訳書を作成するなど、Excelなどで自由に編集できます。

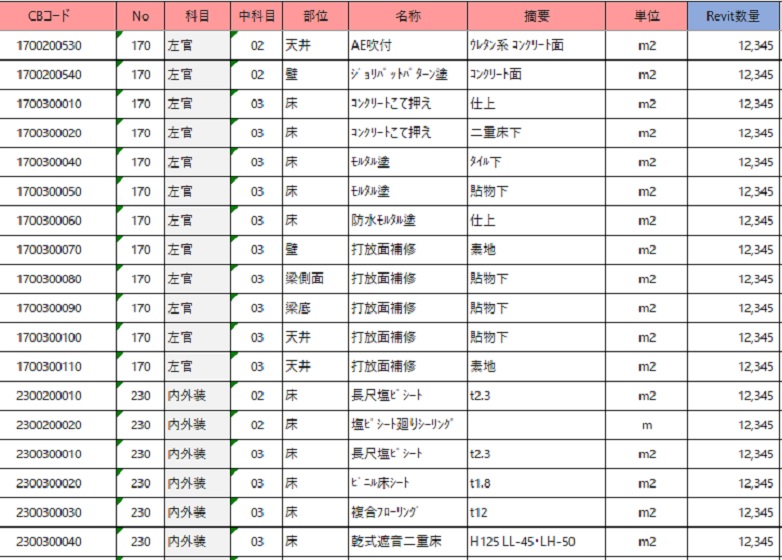

＜Excelなどで自由に編集＞

閉じる
